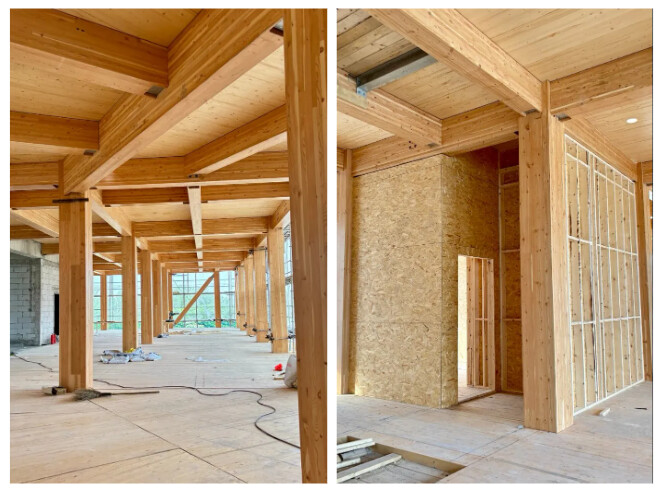

　　1.一种装配式木结构柱、梁拼装结构，包括转角木柱、跨中木柱以及木梁，其特征在于：

　　所述转角木柱上设有用于柱脚连接的卡槽、螺栓孔以及用于梁连接的螺栓孔；螺栓孔以及

　　螺栓孔在横纵方向高低错开布置；铁件为转角木柱与预埋钢板的连接装置；铁件上设置与

　　转角木柱上螺栓孔相对应的螺栓孔；铁件横纵方向突出的位置设置螺栓孔；在预埋钢板底

　　部设置锚筋，锚筋植入混凝土基础中；跨中木柱上设有用于柱脚连接的卡槽、螺栓孔以及用

　　于梁连接螺栓孔；螺栓孔在横纵方向高低错开布置；铁件为跨中木柱与预埋钢板的连接装

　　置；铁件上设置与跨中木柱上螺栓孔对应的螺栓孔；铁件两侧突出部位设置螺栓孔；预埋钢

　　2.根据权利要求1所述的一种装配式木结构柱、梁拼装结构，其特征在于：预埋钢板通

　　过与铁件上设置的连接钢板焊接形成整体；预埋钢板通过与铁件上设置的连接钢板焊接形

　　3.根据权利要求1所述的一种装配式木结构柱、梁拼装结构，其特征在于：将铁件插入

　　转角木柱的卡槽内，用螺栓穿过铁件上的螺栓孔以及转角木柱上的螺栓孔实现柱脚的连

　　接；将铁件插入跨中木柱的卡槽内，用螺栓穿过铁件上的螺栓孔以及跨中木柱上的螺栓孔

　　4.根据权利要求1所述的一种装配式木结构柱、梁拼装结构，其特征在于：铁件上设置

　　5.根据权利要求1所述的一种装配式木结构柱、梁拼装结构，其特征在于：铁件通过螺

　　栓孔使用螺栓安装在木柱上，铁件在木柱上对称安装；木梁与柱通过铁件使用螺栓连接。

　　6.根据权利要求1所述的一种装配式木结构柱、梁拼装结构，其特征在于：在木梁上与

　　铁件上螺栓卡槽对应的螺栓孔内安装一个螺栓，将木梁通过将安装的螺栓卡入螺栓卡槽，

　　7.根据权利要求1所述的一种装配式木结构柱、梁拼装结构，其特征在于：铁件上的螺

　　8.一种装配式木结构柱、梁拼装方法，采用上述权利要求1‑7任一所述装配式木结构

　　步骤一，测量放样，标高、轴线、水准点进行测放，建立控制网；对柱脚铁件位置进行放

　　样；预埋铁件整体抄平，根据预埋铁件最高点标高，确定柱脚铁件焊接基准标高；

　　步骤二，柱脚铁件焊接，木柱主要采用柱脚铁件穿对拉螺栓的连接固定方式，柱脚铁件

　　步骤三，木柱吊装，吊装前首先确定木柱吊点位置，木柱起吊后，当柱脚距地约30‑40cm

　　时扶正，使柱脚的安装位置正确，缓慢落钩就位，底部开口落在柱脚铁件上，对正后穿入螺

　　步骤四，木梁吊装，木柱安装完成2条轴线后，木梁再依次安装，木梁吊装在柱子复核完

　　成后进行，木梁吊装时采用两点对称绑扎起吊就位安装；木梁起吊后距柱基准面100mm时徐

　　徐慢就位，待木梁吊装就位后进行对接调整校正，然后固定连接；木梁吊装时随吊随用经纬

　　步骤五，安装校正，木柱校正：木柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采

　　用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误

　　后立即紧固，待木柱整体校正无误后再固定；木梁校正：木梁轴线和垂直度的测量校正，校

　　正采用千斤顶和倒链进行，校正后立即进行固定；矫正过程中不损坏木材材料组织；

　　本发明属于木结构技术领域，更具体地说，是涉及一种木结构柱、梁拼装结构及方

　　在国家高速发展的过程中，绿色环保理念越来越被人们、社会所重视。在社会各个

　　行业都在提倡施行绿色环保的措施和国家政策的有力扶持之下，木结构可装配式技术利用

　　现代化机械、工厂生产制造木结构材质的标准配件，再使用相应配套软件将生产出来的标

　　研究的重点方向。尤其对于大型木结构的建设，木结构的拼装质量以及结构直接影响到木

　　梁柱节点设置铁件连接，快速完成木结构的拼装，提高施工效率；同时，通过单剪或双剪的

　　形式，增加木结构的稳定性。本发明中所有连接方式均采用铁件+螺栓的机械连接方式，实

　　为解决上述技术问题，本发明所采取的技术方案是：一种木结构柱、梁拼装方法，

　　包括转角木柱10、跨中木柱19以及木梁20；转角木柱10上设有用于柱脚连接的卡槽8、螺栓

　　孔7以及用于梁20连接的螺栓孔9；螺栓孔7以及螺栓孔9在横纵方向高低错开布置；铁件4为

　　转角木柱与预埋钢板2的连接装置；铁件4上设置与转角木柱10上螺栓孔7相对应的螺栓孔

　　5；铁件4横纵方向突出的位置设置螺栓孔6；在预埋钢板2底部设置锚筋1，锚筋1植入混凝土

　　基础中。跨中木柱19上设有用于柱脚连接的卡槽17、螺栓孔16以及用于梁20连接螺栓孔18；

　　螺栓孔16在横纵方向高低错开布置；铁件13为跨中木柱与预埋钢板11的连接装置；铁件13

　　上设置与跨中木柱19上螺栓孔16对应的螺栓孔14；铁件13两侧突出部位设置螺栓孔15；预

　　埋钢板11底部设置锚筋1。木梁20两端设置卡槽22和螺栓孔21。铁件23设置螺栓孔24和螺栓

　　进一步地，预埋钢板11通过与铁件13上设置的连接钢板12焊接形成整体；预埋钢

　　进一步地，将铁件4插入转角木柱10的卡槽8内，用螺栓30穿过铁件4上的螺栓孔5

　　以及转角木柱10上的螺栓孔7实现柱脚的连接；将铁件13插入跨中木柱的卡槽17内，用螺栓

　　30穿过铁件13上的螺栓孔14以及跨中木柱19上的螺栓孔16实现柱脚的连接。

　　进一步地，铁件23通过螺栓孔24使用螺栓30安装在木柱上，铁件23在木柱上对称

　　进一步地，在木梁20上与铁件25上螺栓卡槽35对应的螺栓孔21内安装一个螺栓

　　30，将木梁20通过将安装的螺栓30卡入螺栓卡槽35，实现木梁的初步安装。

　　进一步地，铁件4上的螺栓孔6、铁件13上的螺栓孔15以及铁件23上的螺栓孔25均

　　进一步地，花篮螺杆26由花篮螺栓27铁件28组成、铁件28上设置连接螺栓孔29。

　　一种装配式木结构柱、梁拼装方法，采用上述木结构柱、梁拼装方法，包括如下步

　　步骤一，测量放样，标高、轴线、水准点进行测放，建立控制网。对柱脚铁件位置进

　　行放样。预埋铁件整体抄平，根据预埋铁件最高点标高，确定柱脚铁件焊接基准标高。

　　步骤二，柱脚铁件焊接，木柱主要采用柱脚铁件穿对拉螺栓的连接固定方式，柱脚

　　步骤三，木柱吊装，吊装前首先确定木柱吊点位置，木柱起吊后，当柱脚距地约30‑

　　40cm时扶正，使柱脚的安装位置正确，缓慢落钩就位，底部开口落在柱脚铁件上，对正后穿

　　入螺杆，找正初校，待垂直偏差在20mm内，后锁死螺母，临时固定即可脱钩。

　　步骤四，木梁吊装，木柱安装完成2条轴线后，木梁再依次安装，木梁吊装在柱子复

　　核完成后进行，木梁吊装时采用两点对称绑扎起吊就位安装。木梁起吊后距柱基准面100mm

　　时徐徐慢就位，待木梁吊装就位后进行对接调整校正，然后固定连接。木梁吊装时随吊随用

　　步骤五，安装校正，木柱校正：木柱垂直度校正用经纬仪或吊线锤检验，当有偏差

　　时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正

　　无误后立即紧固，待木柱整体校正无误后再固定。木梁校正：木梁轴线和垂直度的测量校

　　正，校正采用千斤顶和倒链进行，校正后立即进行固定。在矫正过程中，不得损坏木材材料

　　产，免去了现场设置加工场地，提高了木结构的外观质量，有利于木梁、木柱上的孔洞加工

　　本发明中通过对连接铁件的改进，实现木结构的快速安装，提高木梁的快速安装。

　　图中：1、锚筋；2、预埋钢板；3、连接钢板；4、铁件；5、螺栓孔；6、螺栓孔；7、螺栓孔；

　　8、卡槽；9、螺栓孔；10、转角木柱；11、预埋钢板；12、连接钢板；13、铁件；14、螺栓孔；15、螺栓

　　孔；16、螺栓孔；17、卡槽；18、螺栓孔；19、跨中木柱；20、木梁；21、螺栓孔；22、卡槽；23、铁件；

　　24、螺栓孔；25、铁件；26、花篮螺杆；27、花篮螺栓；28、铁件；29、连接螺栓孔；30、螺栓；31、垫

　　整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。基于

　　本申请中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他

　　如图1‑6所示，一种木结构柱、梁拼装方法，包括转角木柱10、跨中木柱19以及木梁

　　20；转角木柱10上设有用于柱脚连接的卡槽8、螺栓孔7以及用于梁20连接的螺栓孔9；螺栓

　　孔7以及螺栓孔9在横纵方向高低错开布置；铁件4为转角木柱与预埋钢板2的连接装置；铁

　　件4上设置与转角木柱10上螺栓孔7相对应的螺栓孔5；铁件4横纵方向突出的位置设置螺栓

　　孔6；在预埋钢板2底部设置锚筋1。跨中木柱19上设有用于柱脚连接的卡槽17、螺栓孔16以

　　及用于梁20连接螺栓孔18；螺栓孔16在横纵方向高低错开布置；铁件13为跨中木柱与预埋

　　钢板11的连接装置；铁件13上设置与跨中木柱19上螺栓孔16对应的螺栓孔14；铁件13两侧

　　突出部位设置螺栓孔15；预埋钢板11底部设置锚筋1。木梁20两端设置卡槽22和螺栓孔21。

　　预埋钢板11通过与铁件13上设置的连接钢板12焊接形成整体；预埋钢板2通过与

　　铁件4上设置的连接钢板3焊接形成整体。铁件4插入转角木柱10的卡槽8内，用螺栓30穿过

　　铁件4上的螺栓孔5以及转角木柱10上的螺栓孔7实现柱脚的连接；将铁件13插入跨中木柱

　　的卡槽17内，用螺栓30穿过铁件13上的螺栓孔14以及跨中木柱19上的螺栓孔16实现柱脚的

　　连接。螺栓30由双头螺栓30；垫片31以及螺母32组成。铁件23上设置螺栓孔24，螺栓孔36以

　　及螺栓卡槽35。铁件23通过螺栓孔24使用螺栓30安装在木柱上，铁件23在木柱上对称安装。

　　木梁20与柱通过铁件25实用螺栓30连接。在木梁20上与铁件25上螺栓卡槽35对应的螺栓孔

　　21内安装一个螺栓30，将木梁20通过将安装的螺栓30卡入螺栓卡槽35，实现木梁的初步安

　　装。铁件4上的螺栓孔6、铁件13上的螺栓孔15以及铁件23上的螺栓孔25均用于花篮螺杆26

　　的安装。花篮螺杆26由花篮螺栓27铁件28组成、铁件28上设置连接螺栓孔29。

　　第一步，测量放样，标高、轴线、水准点进行测放，建立控制网。对柱脚铁件位置进

　　行放样。预埋铁件整体抄平，根据预埋铁件最高点标高，确定柱脚铁件焊接基准标高。

　　第二步，柱脚铁件焊接，木柱主要采用柱脚铁件穿对拉螺栓的连接固定方式，柱脚

　　第三步，木柱吊装，吊装前首先确定木柱吊点位置，木柱起吊后，当柱脚距地约30‑

　　40cm时扶正，使柱脚的安装位置正确，缓慢落钩就位，底部开口落在柱脚铁件上，对正后穿

　　入螺杆，找正初校，待垂直偏差在20mm内，后锁死螺母，临时固定即可脱钩。

　　第四步，木梁吊装，木柱安装完成2条轴线后，木梁再依次安装，木梁吊装在柱子复

　　核完成后进行，木梁吊装时采用两点对称绑扎起吊就位安装。木梁起吊后距柱基准面100mm

　　时徐徐慢就位，待木梁吊装就位后进行对接调整校正，然后固定连接。木梁吊装时随吊随用

　　第五步，安装校正，木柱校正：木柱垂直度校正用经纬仪或吊线锤检验，当有偏差

　　时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正

　　无误后立即紧固，待木柱整体校正无误后再固定。木梁校正：木梁轴线和垂直度的测量校

　　正，校正采用千斤顶和倒链进行，校正后立即进行固定。在矫正过程中，不得损坏木材材料

　　以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何

　　熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明
