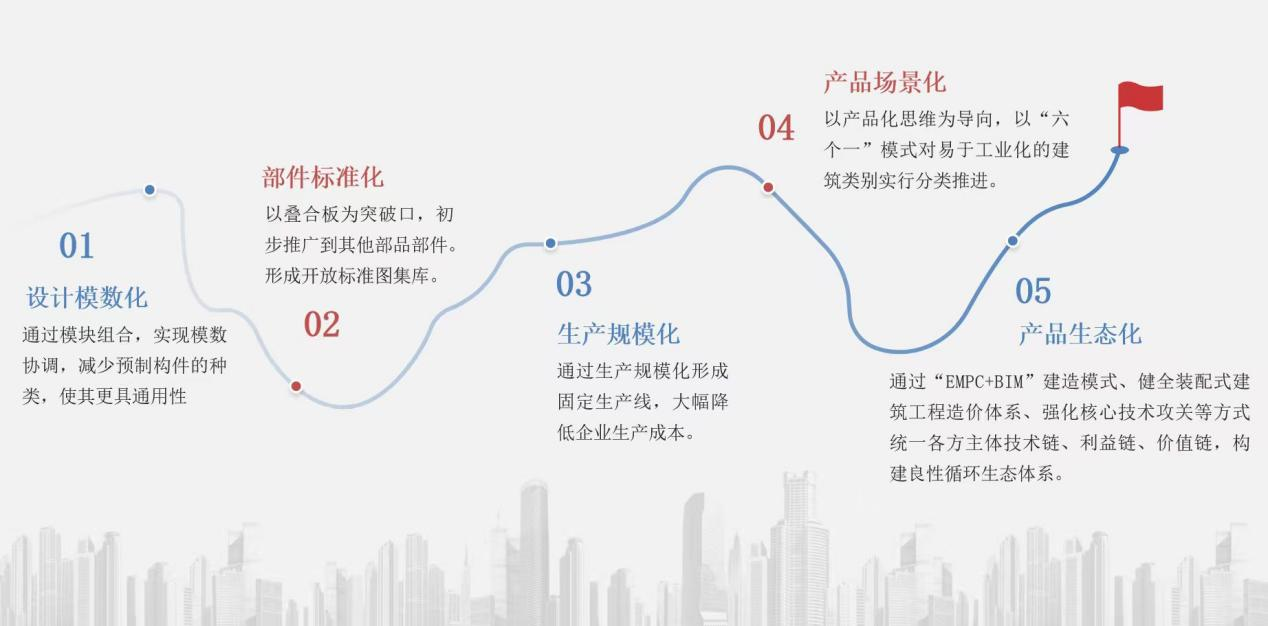

编者按:装配式建筑是推动城乡建设绿色低碳转型、实现新型建筑工业化的重要方向。为深入贯彻省委、省政府重点产业链倍增计划决策部署,推动智能建造与新型建筑工业化协同发展,“新编一批、修编一批、预研一批”思路,集中编制发布装配式建筑产品、部品部件类省标准图集,以装配式建筑标准化设计赋能全产业链升级。为集中展示编制成果、解读核心技术、推广应用经验,特开设本专栏,全面呈现图集亮点与实践价值,助力设计、生产、施工全链条协同,进一步推动“设计模数化、部件标准化、生产规模化、产品场景化、产业生态化”五化工作理念走深走实,全力打造装配式建筑发展“湖南样板”。

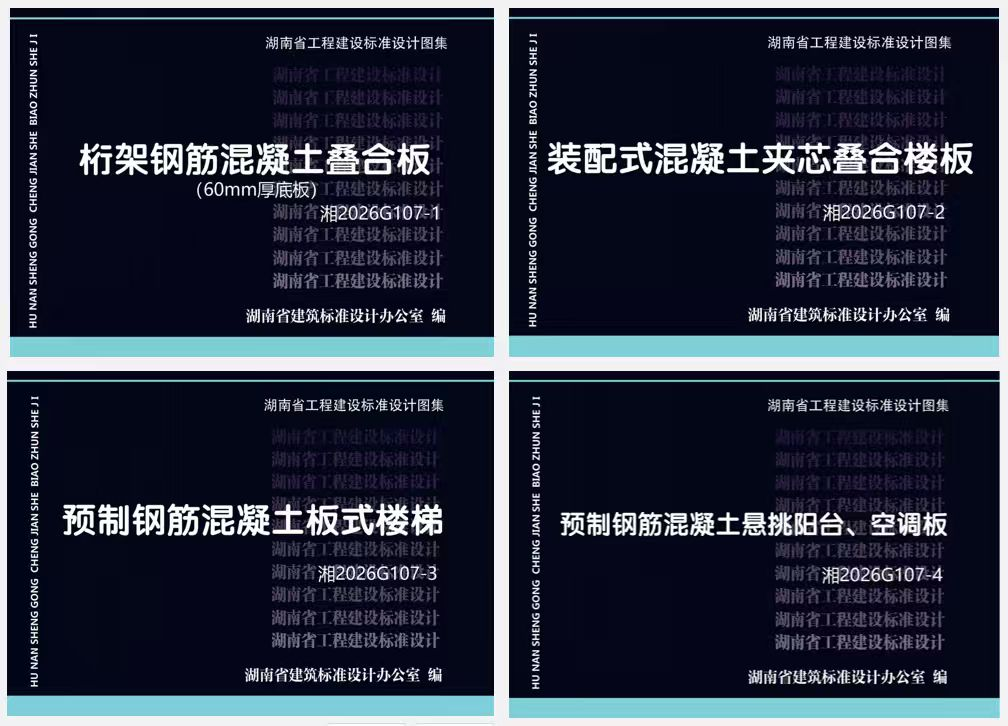

　　近日,省住房城乡建设厅正式批准发布《桁架钢筋混凝土叠合板(60mm厚底板)》《装配式混凝土夹芯叠合楼板》《预制钢筋混凝土板式楼梯》《预制钢筋混凝土悬挑阳台、空调板》4部装配式建筑标准化部品部件系列标准图集,以设计标准化引领部品部件通用化、生产规模化、施工高效化。

　　本次发布的4部图集由湖南省建筑标准设计办公室牵头组织,湖南省建筑设计院集团股份有限公司等单位参与编制,按照全省装配式建筑标准化设计试点工作有关要求,严格遵循3M模数协调原则,聚焦装配式混凝土结构核心部品部件,全面统一规格尺寸、构造做法、技术参数与选用标准。8866体育4部图集精准覆盖装配式建筑水平构件、竖向附属构件,内容详实、实用性强,可直接供设计单位选型应用、生产企业批量预制、施工单位装配施工。

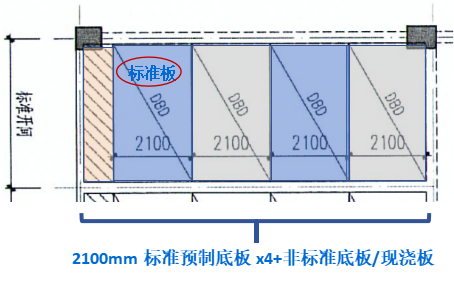

　　《桁架钢筋混凝土叠合板(60mm厚底板)》(湘2026G107-1)作为核心构件图集,创新性提出“标准板”概念,明确底板标志跨度遵循3M模数,界定宽度2100mm为标准预制底板,配套900mm、1200mm、1500mm、1800mm次标准板规格,形成“标准板+次标准板+非标准板或现浇”的标准化拆分体系。图集细化单向板、双向板尺寸参数与编号规则,统一配筋标准间距,明确不同荷载、边界条件下的配筋方案,确立“优先标准板、其次次标准板、最后非标准板或现浇”的选用原则,从源头规范楼板设计与拆分,大幅提升构件通用性。

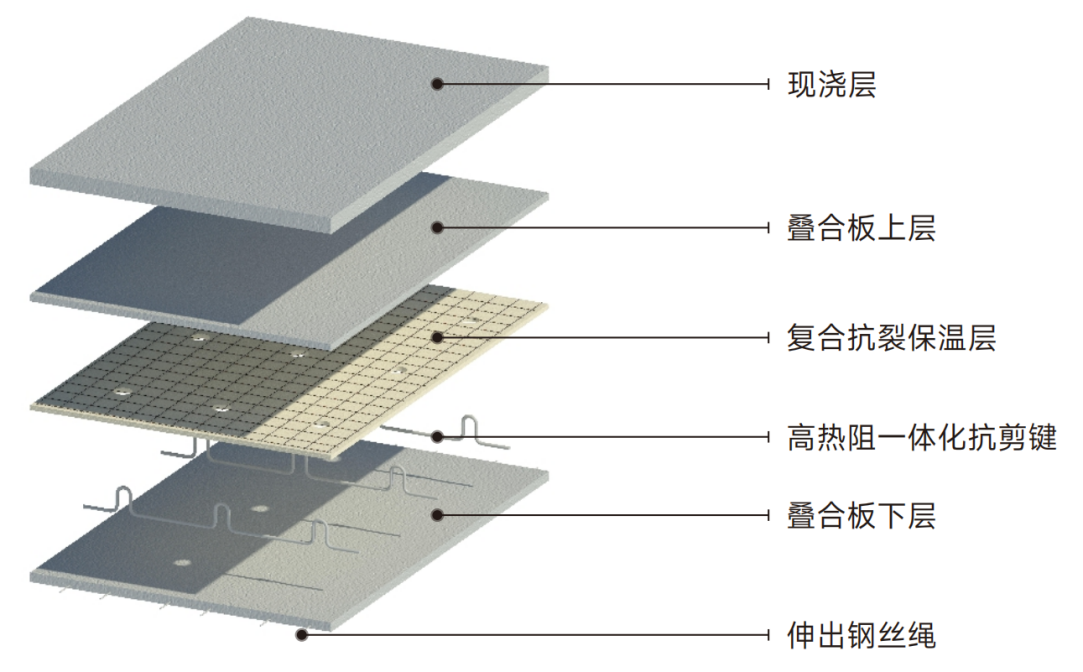

　　《装配式混凝土夹芯叠合楼板》(湘2026G107-2)为新编图集,聚焦结构保温一体化新型构件,针对装配式混凝土夹芯叠合楼板开展标准化设计,遵循3M模数与标准板尺寸要求,明确构件构造、尺寸规格与选用方法,填补了我省保温一体化水平预制构件标准空白,兼顾结构安全与节能需求,适配绿色低碳建筑发展趋势。

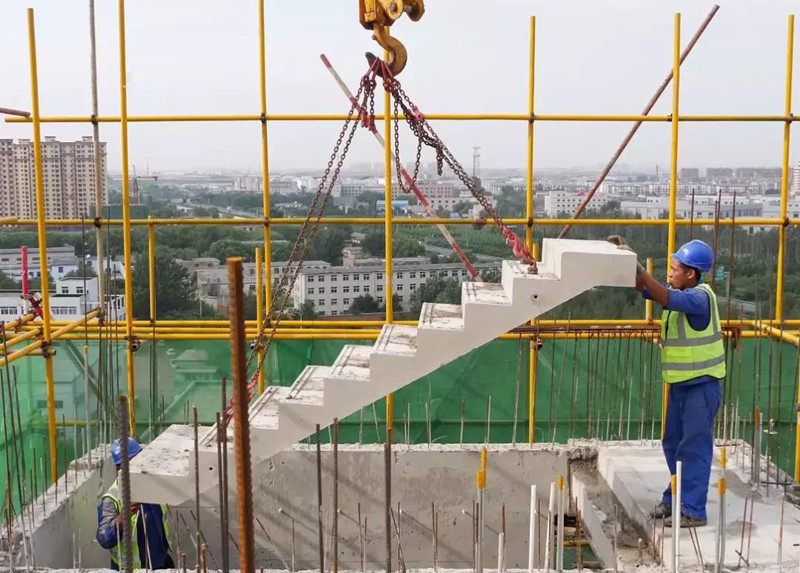

　　《预制钢筋混凝土板式楼梯》(湘2026G107-3)对常用预制楼梯进行模数化协同与标准化设计,涵盖住宅、公共建筑两大场景,覆盖住宅3.0m、3.1m、3.15m及公共建筑3.6m至4.2m主流层高,统一双跑楼梯、剪刀楼梯的楼梯间净宽、梯段板宽、踏步尺寸等关键参数,优化构件规格,减少楼梯构件类型,实现校园、住宅、办公等各类建筑预制楼梯的批量应用与快速装配。

　　《预制钢筋混凝土悬挑阳台、空调板》(湘2026G107-4)修编完善了悬挑构件标准,细分叠合板式、全预制板式、全预制梁式阳台,明确阳台悬挑长度1200~1800mm、开间2400~4500mm的标准尺寸;优化空调板规格,统一挑出长度700~900mm、宽度1200~1500mm标准系列,适配建筑节能与保温层加厚需求,归纳常用尺寸、更新构造做法,实现阳台、空调板等附属构件的标准化选型与工厂化生产。

　　4部标准化部品部件图集全面践行“少规格、多组合”设计理念,引领标准化正向设计落地,有效解决构件规格杂乱、设计效率低、生产成本高、施工周期长等行业瓶颈。通过统一技术标准、规范模数尺寸、明确选型规则,打通设计、生产、施工全链条协同壁垒,推动部品部件规模化生产,降低模具、物流、施工成本,实现装配式建筑“好、快、省”的发展目标。
